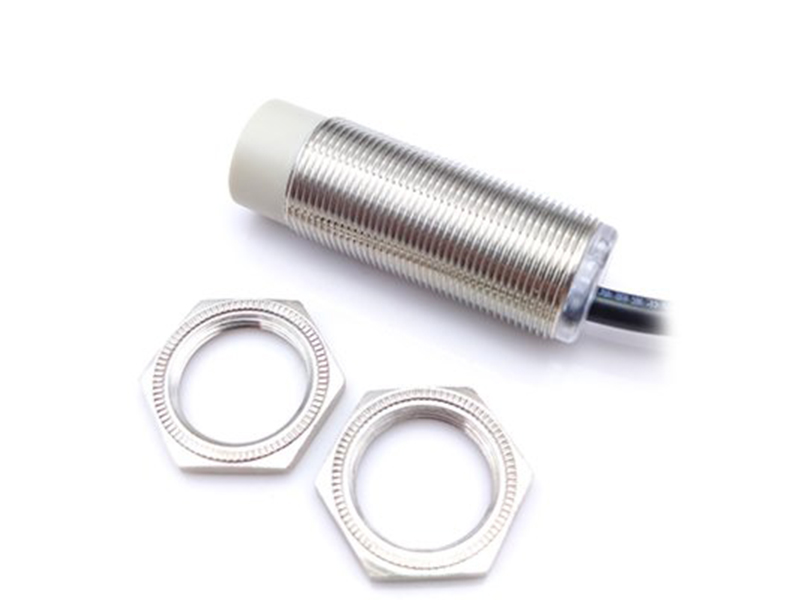

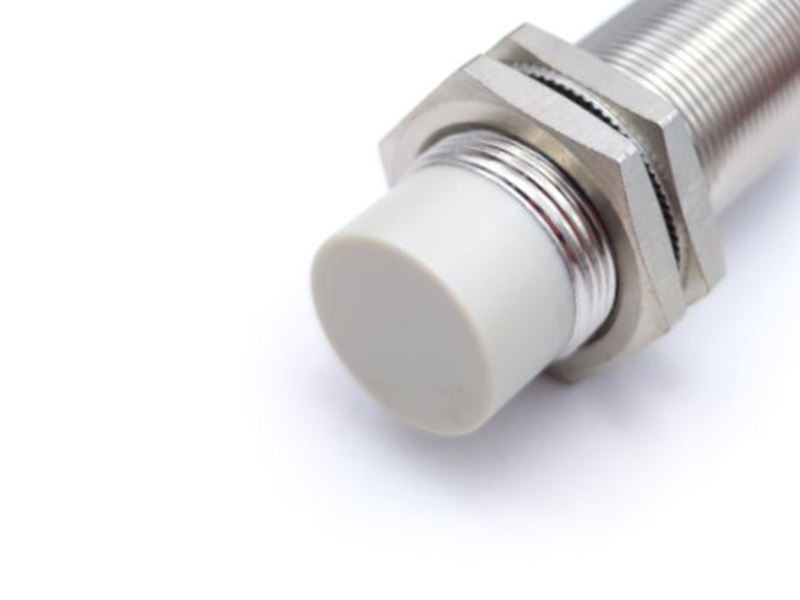

SMLJ18
|
外壳代号 |
SMLJ18 | |
|
外形规格（圆柱） |
Ф18×45mm Ф18×53mm |
|
|
安装指示（螺纹规格） |
Ф18×40mm |
|
|
安装方式 |
埋入式 非埋入式 |
|
|
检测距离 |
5mm 8mm |
|
|
标准感应物体(铁，t≥1mm) |
25×25mm |
|
|
输出方式 |
DC二线 |
NO SMLJ18A-Z5K SMLJ18-Z8K NC SMLJ18A-Z5H SMLJ18-Z8H |
|
DC三线 |
NPN/NO SMLJ18A-Z5NK SMLJ18-Z8NK PNP/NO SMLJ18A-Z5PK SMLJ18-Z8PK NPN/NC SMLJ18A-Z5NH SMLJ18-Z8NH PNP/NC SMLJ18A-Z5PH SMLJ18-Z8PH |
|
|
DC四线 |
NPN/NO+NC SMLJ18A-Z5NC SMLJ18-Z8NC PNP/NO+NC SMLJ18A-Z5PC SMLJ18-Z8PC |
|
|
AC二线 |
NO SMLJ18A-J5K SMJ18-J8K NC SMLJ18A-J5H SMJ18-J8H |
|
|
电源电压 |
DC:10V ～ 30V AC:220V |
|
|
负荷电流 |
≤ 200mA |
|
|
无负载电流 |
﹤ 10mA |
|
|
残余电压 |
﹤ 2V |
|
|
重复误差 |
≤3% |
|
|
开关点偏移 |
±10% |
|
|
迟滞范围 |
1…20% |
|
|
开关频率 |
DC 800HZ / AC 25HZ |
|
|
环境温度 |
-25℃～+65℃ |
|
|
环境湿度 |
35 ～ 95%RH |
|
|
保护回路 |
逆极性保护 浪涌保护 短路保护 |
|
|
耐振动 |
复振动 1.5mm 10…50HZ(（X,Y,Z 方向各 2h） |
|
|
绝缘阻抗 |
≥50MΩ 500VDC |
|
|
防护等级 |
IP67 |
|
|
输出指示 |
黄色LED |
|
|
外壳材料 |
镍铜合金/ABS |
|
|
连接方式 |
引线式 |
|
外形图
