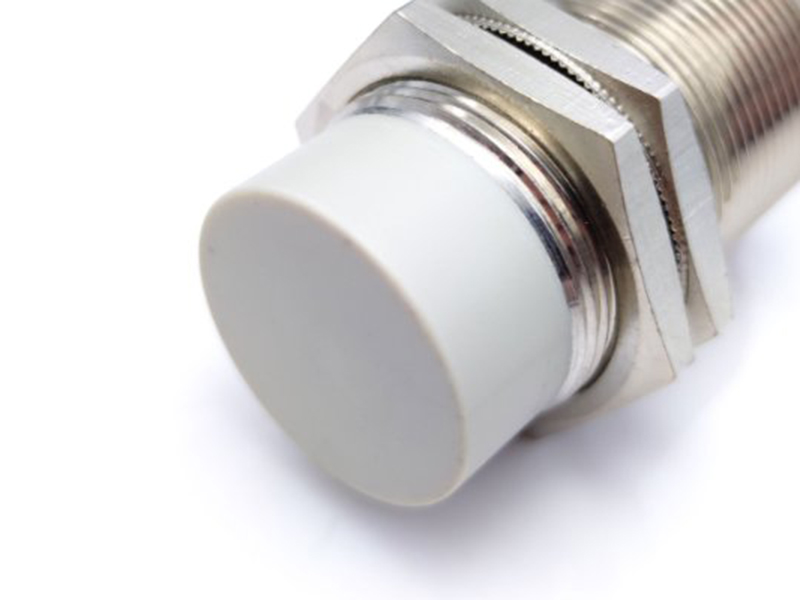

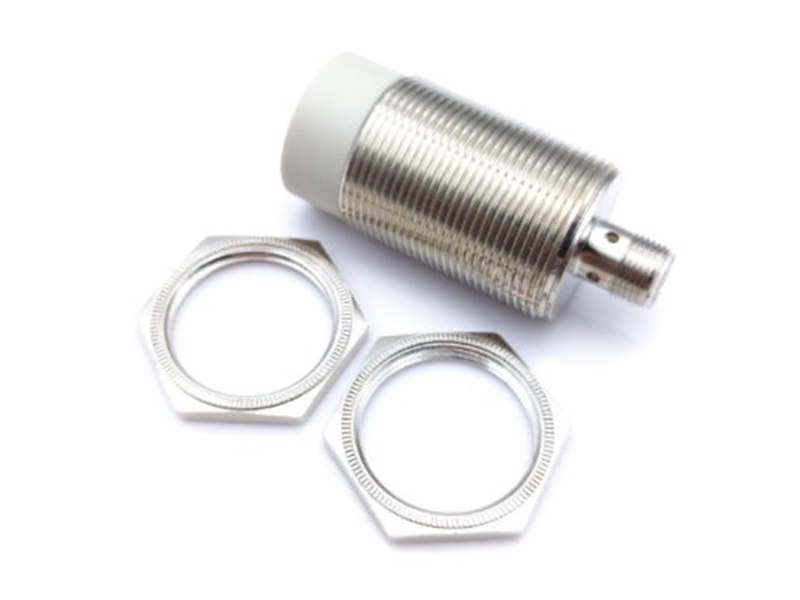

SMLJ30-G

外壳代号

SMLJ30-G

外形规格（圆柱）

Ф30×56mm

Ф30×68mm

安装指示（螺纹规格）

Ф30×40mm

安装方式

埋入式

非埋入式

检测距离

10mm

15mm

                      标准感应物体(铁，t≥1mm)

                                                 35×35mm

输出方式

DC二线

NO   SMLJ30A-Z10K-G     SMLJ30-Z15K-G

NC   SMLJ30A-Z10H-G     SMLJ30-Z15H-G

DC三线

     NPN/NO  SMLJ30A-Z10NK-G  SMLJ30-Z15NK-G

  PNP/NO  SMLJ30A-Z10PK-G  SMLJ30-Z15PK-G

       NPN/NC  SMLJ30A-Z10NH-G  SMLJ30-Z15NH-G

  PNP/NC  SMLJ30A-Z10PH-G  SMLJ30-Z15PH-G

DC四线

 NPN/NO+NC  SMLJ30A-Z10NC-G  SMLJ30-Z15NC-G

PNP/NO+NC  SMLJ30A-Z10PC-G  SMLJ30-Z15PC-G

AC二线

NO   SMLJ30A-J10K-G     SMJ30-J15K-G

NC   SMLJ30A-J10H-G     SMJ30-J15H-G

电源电压

DC:10V ～ 30V

AC:220V

负荷电流

≤ 200mA

无负载电流

﹤ 10mA

残余电压

﹤ 2.5V

重复误差

≤3%

开关点偏移

±10%

迟滞范围

1…20%

开关频率

DC 500HZ

AC 25HZ

环境温度

-25℃～ 65℃

环境湿度

35 ～ 95%RH

保护回路

逆极性保护 浪涌保护 短路保护

耐振动

复振动 1.5mm 10…50HZ(（X,Y,Z 方向各 2h）

绝缘阻抗

≥50MΩ 500VDC

防护等级

IP67

输出指示

黄色LED

外壳材料

镍铜合金 不锈钢 ABS

连接方式

引线式

M12 接插线
