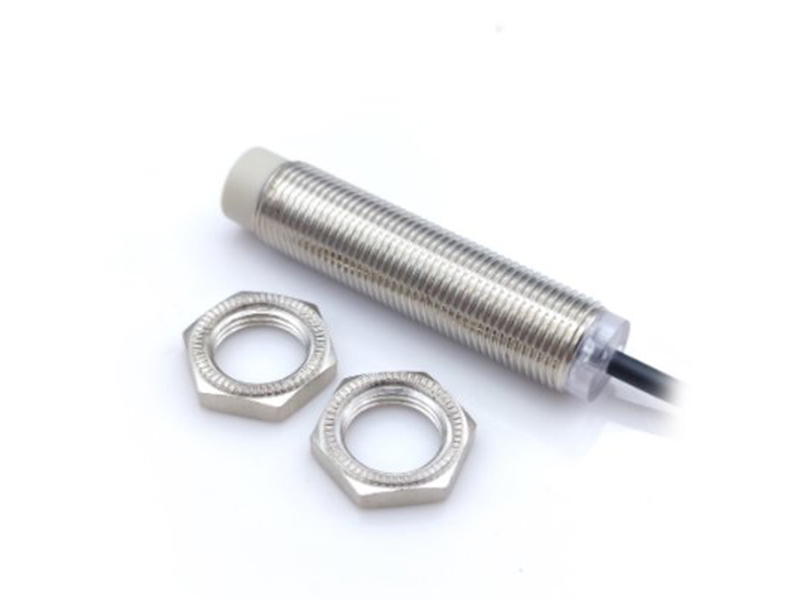

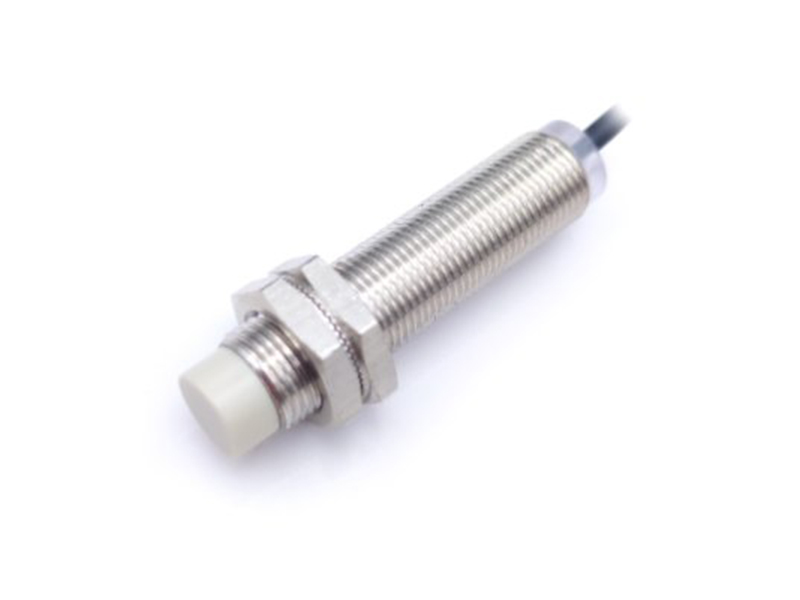

SMLJ12
|
外壳代号 |
SMLJ12 | |
|
外形规格（圆柱） |
Ф12×40mm Ф12×45mm |
|
|
安装指示（螺纹规格） |
Ф12×38mm |
|
|
安装方式 |
埋入式 非埋入式 |
|
|
检测距离 |
2mm 4mm |
|
|
标准感应物体(铁，t≥1mm) |
15×15mm |
|
|
输出方式 |
DC二线 |
NO SMLJ12A-Z2K SMLJ12-Z4K NC SMLJ12A-Z2H SMLJ12-Z4H |
|
DC三线 |
NPN/NO SMLJ12A-Z2NK SMLJ12-Z4NK PNP/NO SMLJ12A-Z2PK SMLJ12-Z4PK NPN/NC SMLJ12A-Z2NH SMLJ12-Z4NH PNP/NC SMLJ12A-Z2PH SMLJ12-Z4PH |
|
|
DC四线 |
NPN/NO+NC SMLJ12A-Z2NC SMLJ12-Z4NC PNP/NO+NC SMLJ12A-Z2PC SMLJ12-Z4PC |
|
|
AC二线 |
NO SMLJ12A-J2K SMJ12-J4K NC SMLJ12A-J2H SMJ12-J4H |
|
|
电源电压 |
DC:10V ～ 30V AC:220V |
|
|
负荷电流 |
≤ 200mA |
|
|
无负载电流 |
﹤ 10mA |
|
|
残余电压 |
﹤ 2V |
|
|
重复误差 |
≤3% |
|
|
开关点偏移 |
±10% |
|
|
迟滞范围 |
1…20% |
|
|
开关频率 |
DC 800HZ / AC 25HZ |
|
|
环境温度 |
-25℃～ +65℃ |
|
|
环境湿度 |
35 ～ 95%RH |
|
|
保护回路 |
逆极性保护 浪涌保护 短路保护 |
|
|
耐振动 |
复振动 1.5mm 10…50HZ(（X,Y,Z 方向各 2h） |
|
|
绝缘阻抗 |
≥50MΩ 500VDC |
|
|
防护等级 |
IP67 |
|
|
输出指示 |
黄色LED |
|
|
外壳材料 |
镍铜合金/不锈钢/ABS |
|
|
连接方式 |
引线式 M12 接插线 |
|
接线图
外形图
